膜电极干燥工艺全解析：热风、红外干燥，如何规避催化层“开裂陷阱”？

在氢燃料电池膜电极（MEA）的制备链条中，催化剂浆料分散合格、涂布厚度达标，仅仅是完成了“上半场”。从湿膜到干膜的干燥过程，才是决定催化层最终微观结构、界面结合力与电化学性能的“隐形战场”。

很多从业者遇到过这样的困境：浆料分散均匀、涂布无瑕疵，但干燥后催化层出现贯穿性裂纹，或者催化层与质子交换膜（PEM）界面分层，导致电池性能大幅衰减。问题的根源，往往在于干燥工艺参数与催化层固化机理不匹配。

今天这篇文章，我们从干燥机理入手，系统拆解热风、红外两种主流干燥方式，厘清它们对催化层结构的影响边界，并给出工程选型建议。

1 干燥为什么决定催化层“生死”？——从溶剂挥发到结构定型

要理解干燥的重要性，必须先理解催化层在干燥过程中经历了什么。   CCM的催化层通常是多孔复合结构，由Pt/C催化剂、离聚物（如全氟磺酸树脂）和醇水混合溶剂（正丙醇、异丙醇、水等）组成。湿膜状态下的催化层处于“悬浮体系”，溶剂作为连续相填充在颗粒间隙。随着干燥进行，溶剂从表面和内部逐步挥发，这一过程会引发三个关键物理化学变化：

第一，毛细管力主导的开裂风险。溶剂挥发时，液－气界面在催化层孔隙中形成弯月面，产生毛细管力；同时伴随溶剂移除导致的体积收缩应力，以及催化层与膜体热膨胀系数差异引起的界面应力。当挥发过快，上述应力叠加超过催化层内聚强度时，颗粒间发生收缩、团聚，先形成微裂纹，严重时发展为贯穿性裂纹。这种裂纹一旦形成，将永久破坏反应气体的传质通道和电子传导网络。

第二，表面结皮与内部陷阱。如果干燥初期温度过高或风速过大，会加速溶剂快速挥发，促使离聚物优先在催化层表面析出堆积并玻璃化，形成致密“结皮层”。结皮层阻碍内部溶剂向外扩散，导致内部溶剂滞留。后续升温时，内部溶剂受热膨胀、汽化，冲破表面结皮层，造成鼓泡、分层或二次裂纹。

第三，离聚物的相分离与分布固化。离聚物在溶液中以胶束或分子链形式分散，干燥过程中随着溶剂浓度变化，离聚物会发生相分离并重新分布。干燥速率直接影响离聚物在催化层中的最终分布：过快干燥可能限制离聚物充分重分布，导致局部富集不均、包覆不完整，质子传导效率下降；过慢干燥则离聚物有充分时间迁移，可能在催化层与膜界面或表面形成过度富集，影响三相反应界面面积和界面结合力。需要指出的是，离聚物的具体分布还受溶剂极性、基底亲疏性等多重因素耦合影响，并非简单的“快慢二分”。   此外，质子交换膜本身在干燥段处于受热张力状态。温度超过膜材软化温度，会导致膜体软化、蠕变、褶皱等物理变形；长期接触180℃以上环境可能引发磺酸基分解等不可逆热降解。因此，干燥温度上限的设定主要防止的是物理变形而非化学降解，但两者都需避免。   简单说，干燥不是“把溶剂吹干”这么简单，而是催化层微观结构的“定型过程”。

2 两种主流干燥方式：机理、边界与适用场景

  目前CCM制备中，热风干燥、红外干燥是两种主流技术路径。它们的热量传递机理不同，对催化层和膜体的影响也存在显著差异。

（一）热风干燥：对流换热为主，量产线的“基本盘”

  热风干燥通过强制对流将热空气吹送至湿膜表面，依靠对流换热传递热量，同时流动的热空气带走挥发溶剂蒸汽，维持传质推动力。

核心优点：技术成熟度高，设备结构相对简单，初期投入和维护成本可控；温度、风速、风嘴形式均可灵活调控，工艺窗口宽，适配不同配方和膜材；天然适配卷对卷连续生产，可通过多段独立温控实现“阶梯式干燥曲线”；配合合理的排风设计，可实现溶剂蒸汽的定向收集，为后续冷凝回收或RTO处理创造条件。

核心局限：干燥均匀性高度依赖风嘴结构设计和风速分布，风速不均会直接映射为催化层干燥速率不一致，出现色差、局部过干或欠干：高风速工况下，可能对低粘度、薄涂层湿膜产生“吹花”缺陷：对于偏厚涂层（干膜厚度>15μm）或高沸点溶剂体系，易出现表面结皮、内部未干的“外焦里生”现象；干燥腔内溶剂蒸汽分压升高后，传质推动力下降，必须配合足够风量的排风系统，否则干燥效率显著降低。值得注意的是，干燥速率不仅取决于温度和风速，还取决于热风中溶剂的蒸汽分压（或相对湿度）。若只控温度风速而不监测腔体内溶剂浓度，入口段湿度过低可能导致表层溶剂过快挥发、迅速结皮。工程上需通过补新风/排风调节腔体内溶剂蒸汽分压，维持稳定的传质推动力。

（二）红外干燥：辐射加热，“快”与“准”的双刃剑

  红外干燥利用红外辐射被物料吸收后转化为热能，实现非接触式加热。根据波长不同，近红外穿透深度相对较大（在含水/有机介质中可达毫米量级），但催化层为强吸收介质，实际仍以表层加热为主；远红外对应水、醇类分子的振动吸收峰，被强烈吸收，能量几乎全部沉积在极浅表层，表面升温更剧烈。Pt/C催化层在常用红外波段吸收率较高，能量利用相对直接，但具体吸收特性随波长和材料微观结构而异。

核心优点：

升温速率极快，能量密度高，可在数秒内将涂层表面温度提升至目标值，适合需要快速固化表层的场景；

设备紧凑，无需庞大风道系统，可嵌入涂布机头与热风烘箱之间作为“预热段”或“补热段”；

直接辐射加热，无风道热损耗，整体能耗通常低于同等功率热风系统。

核心局限：

穿透深度有限，对厚涂层或高孔隙率结构，容易出现“表层过干、底部未干”的温度梯度，加剧内部应力不均；

选择性加热风险：Pt/C催化层与质子交换膜之间存在红外吸收率差异，可能导致涂层与膜体界面温差过大，影响结合力；

温度控制精度要求高。红外辐射能量密度一旦超标，极易造成膜体局部过热——需要特别警惕的是，红外干燥中局部瞬时温升可能远超平均温度（需通过红外热成像验证），而Nafion膜短期接触150℃以上环境可能引发软化变形，180℃以上长期停留可能触发不可逆热降解。因此红外干燥段的温度上限和停留时间必须严格受限；

在连续化产线中，红外辐射器寿命、辐射均匀性（辐射器排布、反射罩设计）是工程实现的难点。

工程实践中，红外与热风常采用组合策略。例如：在热风烘箱入口前加装一组近红外辐射器，使涂层表面快速升至50–60℃后再进入低温热风区，可有效抑制表面结皮且不引发膜体过热；或在热风干燥末段辅以红外补热，加速表层残余溶剂挥发，缩短整体干燥路径。

3 干燥参数如何影响催化层结构？——四个关键控制点

无论选择哪种干燥方式，以下四个参数直接决定催化层最终品质：

（一）温度曲线：拒绝“一步到位”

催化层干燥应遵循“前低后高再缓降”的多段阶梯原则。

入口段（预热段）：温度宜控制在40℃–60℃。此阶段湿膜表面自由溶剂充足，目的是温和提升膜体温度、建立溶剂挥发梯度，避免初期剧烈挥发导致表面结皮。

中段（恒速干燥段）：温度可提升至80℃–100℃。此阶段表面溶剂持续补充，传质阻力主要在气相边界层，适度升温可提升挥发速率而不引发结构破坏。需要说明的是，由于催化层薄（2–15 μm）且多孔，经典干燥理论中的恒速段窗口很窄，实际生产中需结合溶剂挥发热和在线温湿度监测验证是否存在明显的恒速挥发平台。

末段（降速干燥段）：温度需根据膜材耐温性设定上限。对于常规PEM膜（如Nafion系列），干燥段温度一般建议不超过120℃，留有安全余量以避免膜体软化变形；对于超薄PEM膜（<10μm），末段温度建议控制在70℃以下；对于AEM膜，末段温度建议控制在60℃以下。

出口段（冷却段）：温度宜控制在40℃–60℃。此阶段干燥主体已完成，核心目标是缓慢降低膜温度，避免膜出烘箱后急剧冷却产生热应力收缩。

温度梯度设计的核心逻辑是：让溶剂从内部向表面的扩散通量，与表面挥发通量尽量匹配。

（二）溶剂挥发速率：恒速与降速阶段的策略切换

干燥过程分为恒速阶段和降速阶段。

恒速阶段：表面有足够自由溶剂，挥发速率由外部传热/传质条件控制。此阶段可适当提高温度或风速，提升效率。

降速阶段：表面自由溶剂耗尽，内部溶剂需通过孔隙扩散至表面，挥发速率由内部扩散控制。此阶段若继续高温强风，只会加剧表面硬化、内部溶剂滞留，必须降低温度、延长停留时间，或降低风速以减弱气相边界层传质推动力。

（三）离聚物分布：干燥速率与三相界面的博弈

离聚物在干燥过程中的迁移行为，与溶剂挥发速率密切相关，但也受溶剂极性、基底亲疏性等多重因素耦合影响。

较快干燥：溶剂快速移除，离聚物相分离结构被“快速冻结”，可能获得更细小的离子网络，有利于增加三相反应界面面积；但过快干燥会限制离聚物充分重分布，导致局部富集不均、包覆不完整，质子传导效率下降

较慢干燥：离聚物有充分时间随毛细管流和浓度梯度迁移，可能在催化层与膜界面或表面形成过度富集，影响三相反应界面面积和界面结合力；部分研究也指出，慢速干燥有利于形成垂直方向的离子通道，但需权衡表面富集风险。

工程实践中，通常需要通过DOE（实验设计）优化干燥曲线，在“无裂纹”与“高电化学活性”之间找到配方特异性的最优窗口。

（四）张力与热变形的协同控制

卷对卷干燥中，膜体在高温下弹性模量下降、热膨胀系数变化。若张力过小，膜体在风压或自重作用下起皱，导致催化层干燥不均；若入口张力设定过高，膜材在高温段因热膨胀会释放部分张力，但进入冷却段后，膜体热收缩会在原有张力基础上叠加，导致冷却段实际张力高于设定值，引发塑性变形（颈缩），冷却后尺寸稳定性变差。

在通常的贯通式烘箱中，膜材走带张力由前后张力控制点统一调节，烘箱内部无张力隔断装置，因此整个烘箱段为单一张力区。整体张力设定需预留热伸长补偿余量，避免冷却段因热收缩叠加张力导致膜体损伤；同时通过纠偏系统确保走带轨迹稳定。

4 卷对卷连续干燥的工程难点：风嘴、溶剂与温控

  将上述干燥原理落地为卷对卷量产设备，还需要解决三个工程级难题：

（一）风嘴结构决定干燥均匀性

热风烘箱的核心是风嘴。狭缝挤压式风嘴 vs 孔板式风嘴，在风速均匀性、噪声、能耗上各有优劣，风速不均会直接映射为催化层干燥速率差异。此外，风嘴与膜面的间距、送风角度、回风路径设计，共同决定了干燥腔内流场品质。

（二）溶剂回收与安全边界

CCM干燥涉及醇类溶剂（正丙醇、异丙醇等），其闪点和爆炸极限是安全设计的硬约束。干燥腔内溶剂蒸汽浓度必须严格控制在LEL（爆炸下限）的25%以下（严苛设计可降至10%以下），并配置连续浓度监测与联锁保护。排风量、补风量、溶剂冷凝回收效率必须经过精确计算，饱和蒸汽压、溶剂分压、冷凝温度的匹配是溶剂回收系统设计的核心计算内容。

（三）多段独立温控的耦合设计

一条合格的CCM卷对卷干燥线，通常需要3–5个独立温控区。贯通式烘箱内部通过隔断（隔板或风幕）将腔体分为多个温控区，每区配置独立加热器和送风系统，以实现温度曲线的精准调控。每区的长度、温度设定、风嘴形式，需根据涂层厚度、走带速度、溶剂配比进行系统性计算。区与区之间若存在温度串扰，会导致干燥曲线失控。

5 选型建议：按膜材、产能与成本精准匹配

结合上述分析，给出三类典型场景的选型逻辑：

（一）PEM燃料电池CCM规模化量产

推荐方案：多段热风干燥为主。理由：热风干燥技术成熟，连续化适配性强，单线产能高。通过狭缝风嘴实现均匀对流干燥，配合余热回收系统和溶剂回收系统，兼顾效率、均匀性与安全性。对于常规PEM膜（厚度≥12μm），温度窗口充裕，热风干燥完全胜任。

（二）超薄PEM膜或AEM膜电极制备

推荐方案：低温热风干燥。理由：超薄PEM膜（<10μm）和AEM膜对热变形更敏感，传统高温热风易导致膜体褶皱或降解。降低热风温度（入口段≤50℃，末段≤70℃（超薄PEM）或≤60℃（AEM））、延长干燥路径是首选策略。

（三）中试研发与小批量定制

推荐方案：模块化组合，以热风为基础，预留红外接口。

理由：研发阶段配方多变，需要快速验证不同干燥曲线对催化层结构的影响。模块化设计允许在不同区段切换热风、红外模式，通过DOE快速锁定最优工艺窗口，再放大至量产线。

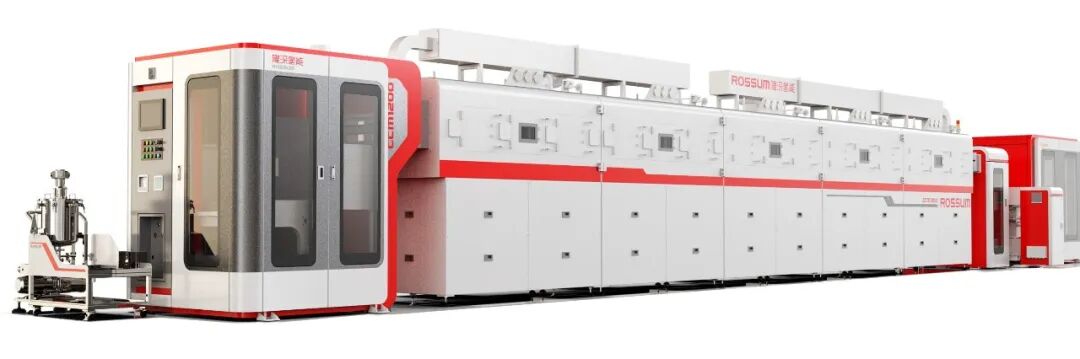

6 隆深CCM卷料涂布线干燥段的设计思路

基于上述工程实践，我司在CCM卷料涂布生产线的干燥段设计中，核心遵循以下原则：

多段独立温控：贯通式烘箱内部通过隔断分为多个温控区，每区温度、风速独立可调，支持客户根据膜材耐温性和浆料配方自定义干燥曲线；

狭缝风嘴均流设计：通过CFD仿真优化风嘴结构，确保膜面风速均匀性，避免局部过干或欠干；

溶剂定向收集与冷凝回收：干燥腔体与排风系统一体化设计，配合冷凝回收单元，兼顾环保合规与经济性；

张力闭环控制：贯通式烘箱配合前后张力闭环控制，考虑膜材在高温段的热膨胀效应及冷却段的热收缩叠加风险，整体张力设定需预留热伸长补偿余量，避免冷却段膜体因张力叠加导致塑性变形；

模块化扩展：标准配置以热风干燥为核心，可根据客户需求灵活增配红外预热模块，适配从常规PEM到AEM的多元工艺需求。

干燥工艺没有“万能模板”，只有“精准匹配”。从浆料配方到膜材特性，从产能目标到成本约束，干燥段的设计必须回归客户的真实工艺需求。

7 总结

膜电极的干燥工序，是催化层从“湿膜悬浮态”向“干膜功能态”转变的关键相变过程。它不仅仅是溶剂的移除，更是毛细管力管理、体积收缩应力控制、离聚物分布调控、膜体热－力学保护的系统工程。

热风干燥是量产线的基本盘，成熟、高效、连续化适配性强，但风嘴设计和温度曲线是成败关键；红外干燥是精准的“加速器”，适合表层快速固化或作为预热补充，但需警惕选择性加热和穿透深度限制。

对于从业者而言，规避催化层“开裂陷阱”的核心策略是：控制挥发速率与内部扩散速率的匹配，避免表面结皮；设计温和的温度梯度，保护膜体；根据膜材耐温性和产能需求，选择适配的干燥方式与设备配置。

选对干燥工艺，膜电极的性能一致性才有根本保障。
