最新Nature Chemistry：超质子POF让燃料电池功率密度跃升

要点速览

这篇 Nature Chemistry 最新文章瞄准的是 PEMFC 的核心短板：质子交换膜要同时提高功率密度、化学稳定性和可设计性。

作者用三角形阳离子构筑单元定向抓住 Keggin 型多酸，形成可后修饰的 polyanion-organic framework（POF）。

关键材料 SiW-POF2(0.3)-S(60%) 在 85 °C、98% RH 下质子电导率达到 7.04 × 10−2 S cm−1，比母体 SiW-POF1 提高约 700 倍。

3 wt% POF@Nafion 复合膜在 H2-O2 燃料电池中实现 1,367 mW cm−2 的峰值功率密度，85 °C 下连续运行 168 h，电压衰减率为 0.23 mV h−1。

边界也很清楚：模拟没有显式处理质子转移，膜性能仍需在更低湿度、空气阴极、长期实际工况下继续验证。

质子交换膜燃料电池真正难的地方，不只是“让质子跑得快”，而是让它在高温、高湿、酸性和氧化环境里长期稳定地跑。商业 Nafion 已经足够成熟，但它的微相分离结构复杂，质子通道难以精确设计，导电性、稳定性和机械兼容性之间常常互相牵制。

这篇最新发表的工作给出的答案是：把多酸的强离子性、超分子框架的有序孔道，以及 Nafion 的成膜能力接在一起。POF 不是简单把酸掺进聚合物，而是先用形状匹配的阳离子构筑单元组织出一维通道，再通过原位咪唑化和后合成磺酸化，把质子源、水网络和聚合物相界面同时调起来。

先把多酸“摆正”

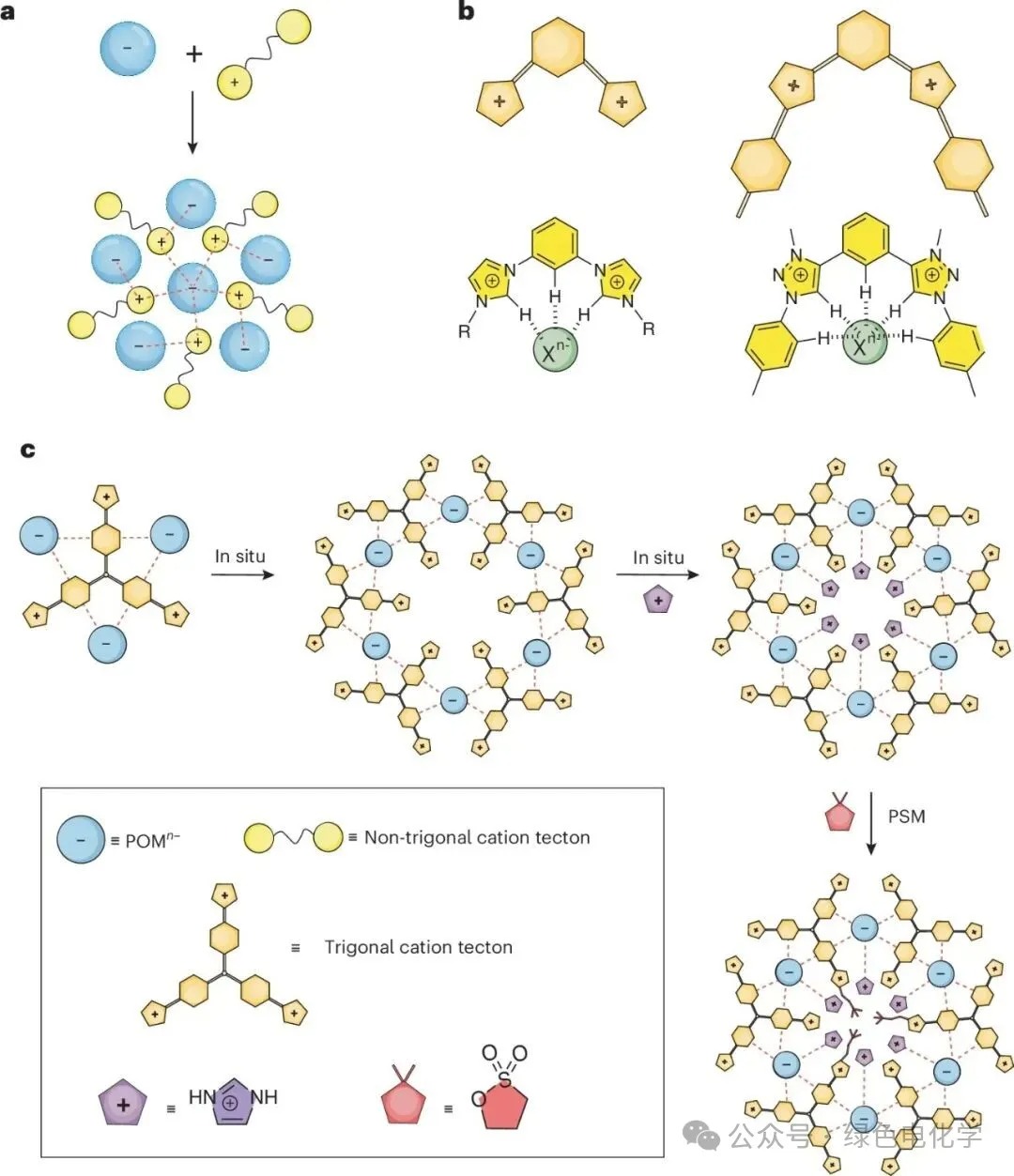

图1回答的是设计问题：为什么是三角形阳离子，而不是普通柔性阳离子。三角构筑单元能用 V 形口袋和 C-H···anion 相互作用固定多酸阴离子，使刚性 POM 在二维截面中排列成有序孔道。随后引入咪唑鎓，再进行磺酸化，框架内壁就从“带正电的有序孔”升级为同时含咪唑鎓和 -SO3H 的质子传导环境。

这个逻辑的价值在于，它把“组装”和“功能化”分开处理：先保证晶体框架和通道，再往通道里装质子传输需要的位点。

晶体结构证明通道可被调控

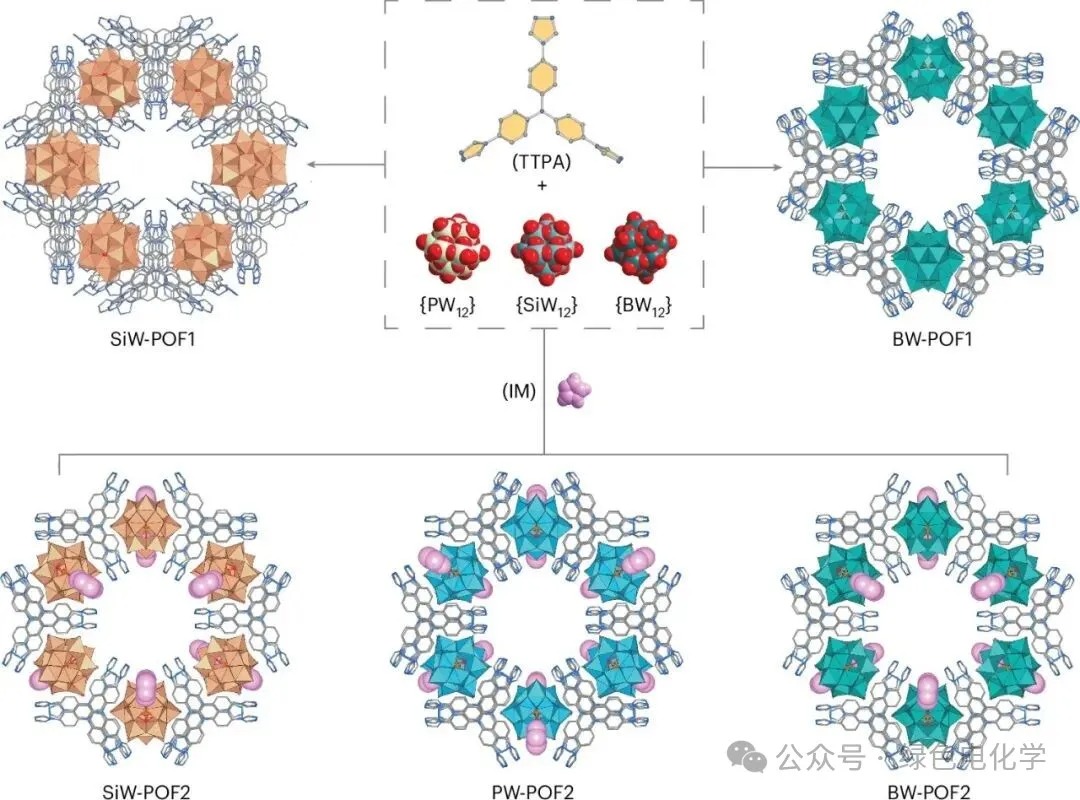

图2把 POF1 和 POF2 的差别讲清楚。POF1 已经有一维孔道，但 POF2 通过咪唑参与组装，形成更规则的六角形通道，SiW-POF2(0.3) 的孔道尺寸约 11.6 Å。更重要的是，咪唑鎓位于多酸簇之间，既参与电荷平衡，又强化氢键网络。

这里不是“孔越大越好”，而是通道几何、局部电荷和可修饰位点要同时成立。作者也用非多孔 POF3 作对照，说明过强 N-H···O 相互作用会把结构拉向致密堆积，反而切断连续通道。

后合成磺酸化，把孔道变成质子通路

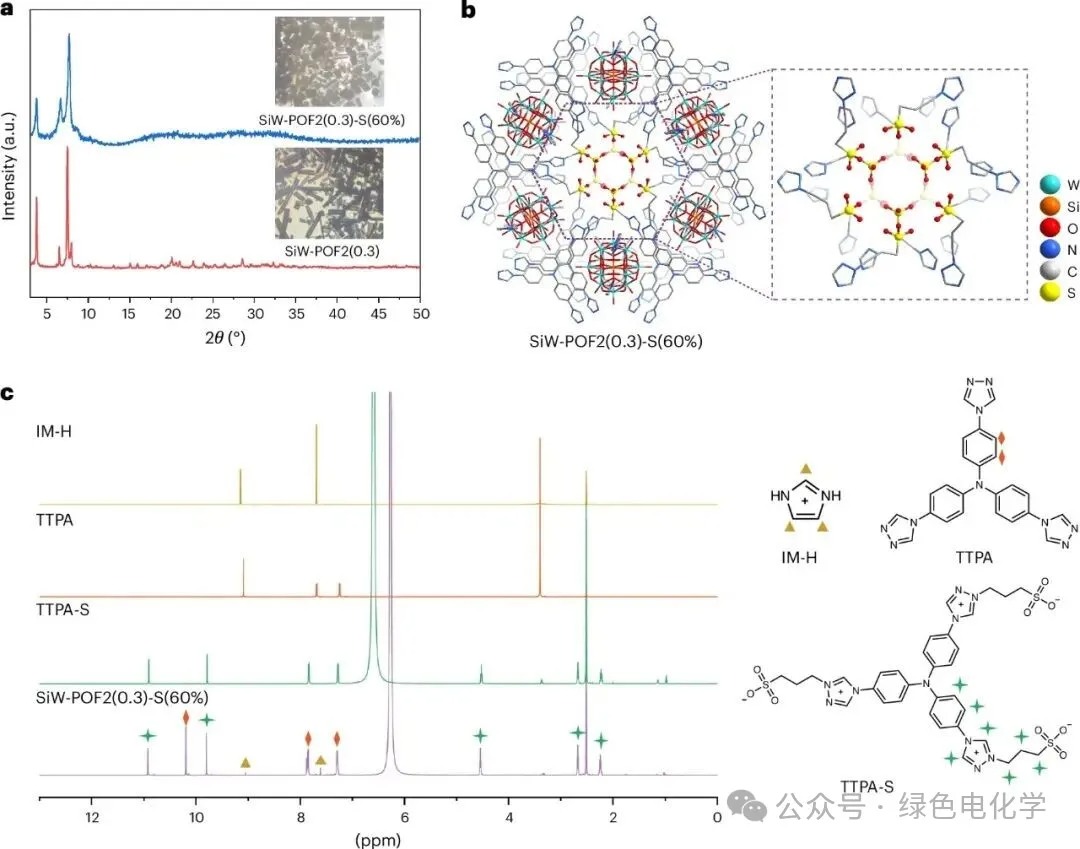

图3回答的是“功能化后框架还在不在”。PXRD 显示磺酸化后晶体结构保留，单晶结构则看到烷基磺酸在一维通道内形成高密度分布；消解 NMR 进一步确认 60% 磺酸化比例。作者还指出水吸附基本保留，湿度从 40% RH 升到 98% RH 时晶胞体积从 24,704 Å3 增至 25,800 Å3，说明框架能在吸水后发生有利于传输的柔性响应。

这一步是性能跃升的关键：咪唑鎓提供导向和初始质子位点，磺酸基则显著提高酸性位点密度，让水和质子更容易在孔道中形成连续氢键网络。

进入Nafion后，不只是填料

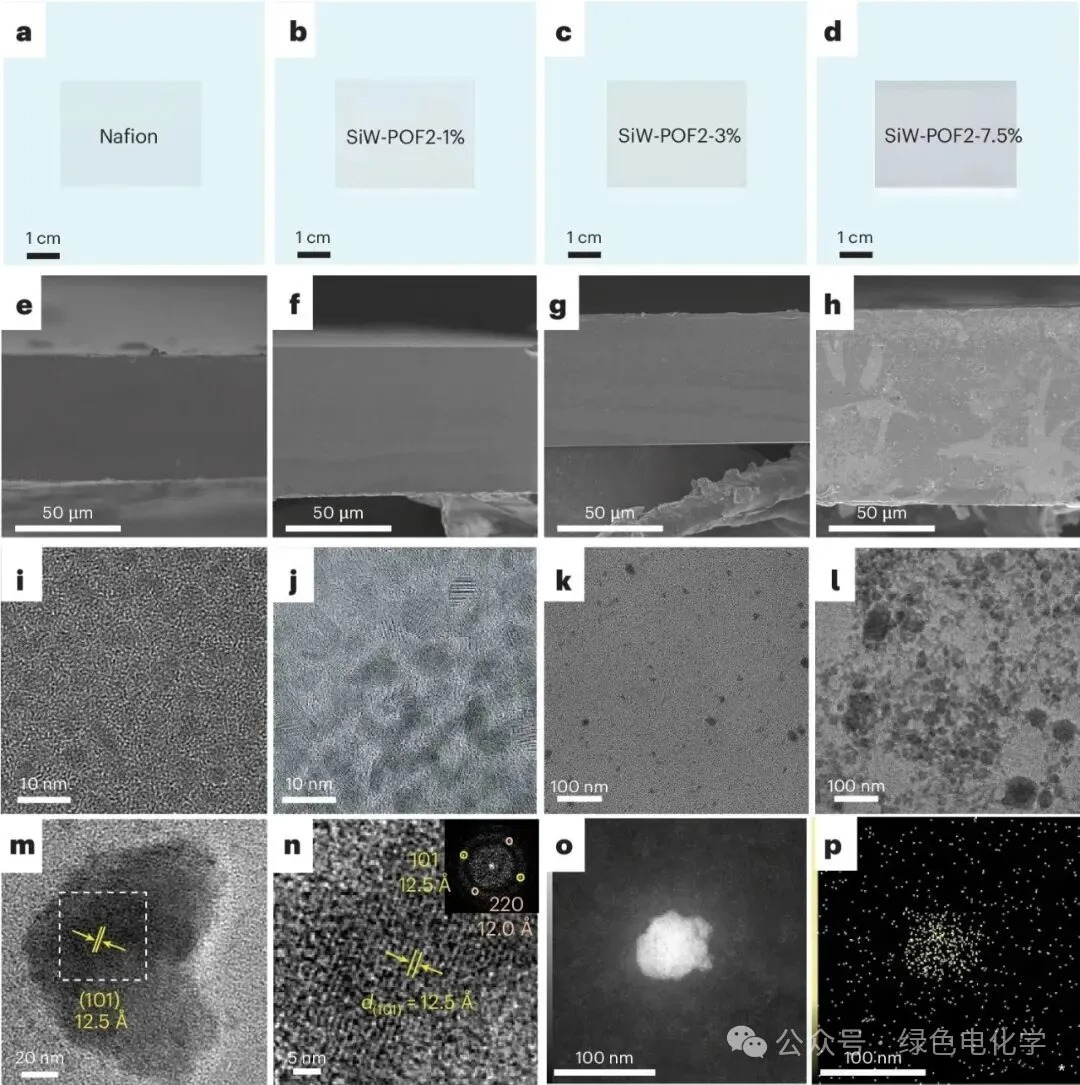

图4说明 POF 进入 Nafion 后的工程问题。1-3 wt% 时复合膜仍保持较好的宏观均匀性，3 wt% 被确定为兼顾分散和导电位点的最佳负载。HRTEM 中，3 wt% 样品出现更连续的 Nafion 离子纳米相；颗粒平均尺寸为 16.63 ± 5.25 nm，硫元素映射显示 POF 周围有明显富硫区域。

这意味着 POF 不是惰性填料。外侧磺酸基可以和 Nafion 侧链磺酸盐相互作用，把原本分散的离子相桥接成更连续的传导网络。边界是，高负载会带来聚集和相分离，所以 3 wt% 的窗口很重要。

性能抓手：导电率与功率密度同时上去

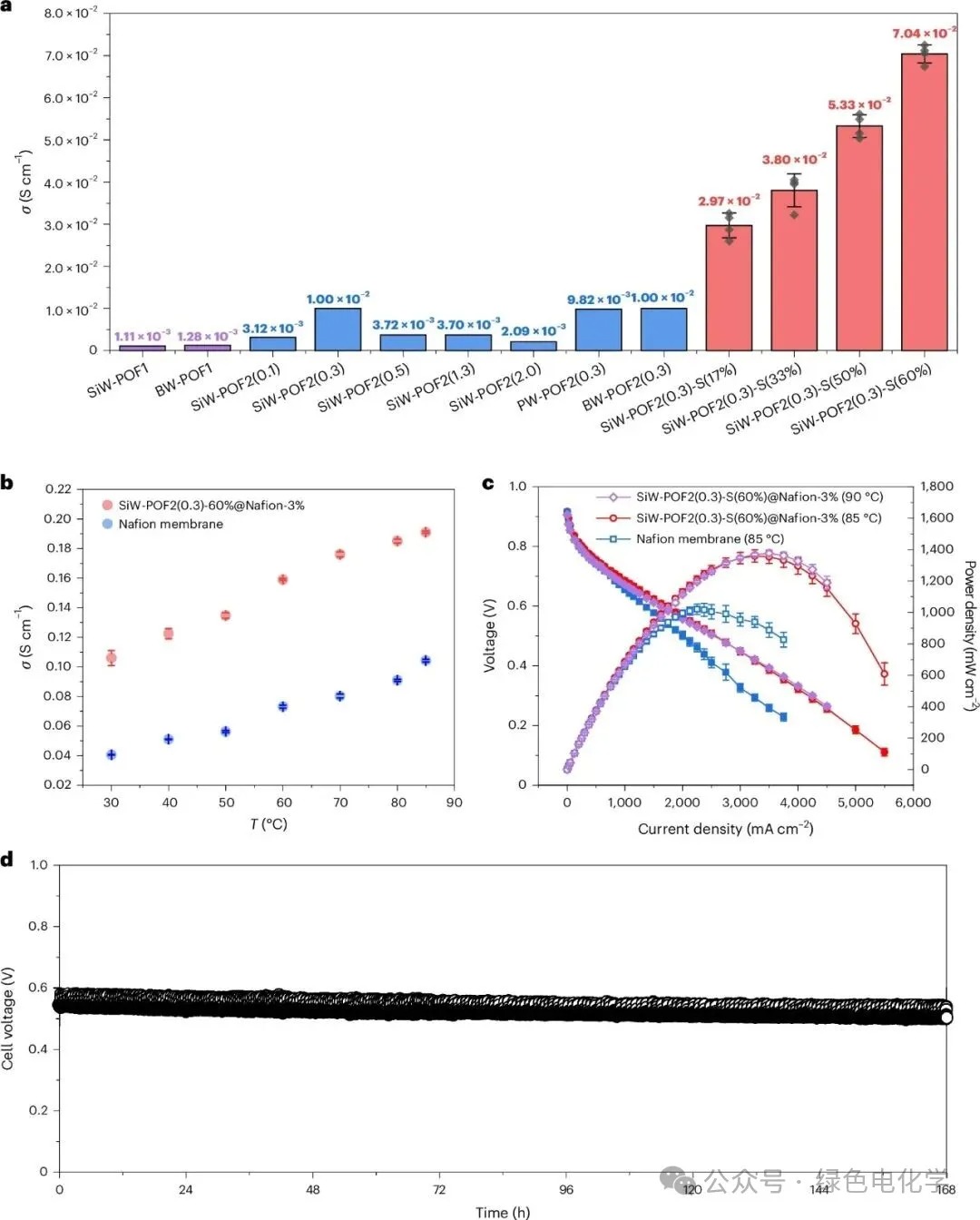

图5是全文最直接的数据。SiW-POF2(0.3)-S(60%) 在 85 °C、98% RH 下达到 7.04 × 10−2 S cm−1；把它以 3 wt% 加入 Nafion 后，复合膜在 85 °C、98% RH 下达到 0.191 S cm−1，高于 Nafion 的 0.104 S cm−1。活化能也从 Nafion 的 0.17 eV 降到 0.13 eV，说明界面和水网络确实降低了质子迁移阻力。

更难得的是电池数据：H2-O2 条件下，85 °C、100% RH 的峰值功率密度为 1,367 mW cm−2，90 °C 时最高到 1,407 mW cm−2；168 h 恒电流测试的总电压损失为 6.76%。这说明材料逻辑已经从粉体电导走到了膜电极层面的可用性，但距离真实车用或固定式工况，还要继续看空气阴极、低湿、启停和更长时间耐久性。

机制：磺酸富集通道支撑Grotthuss型跳跃

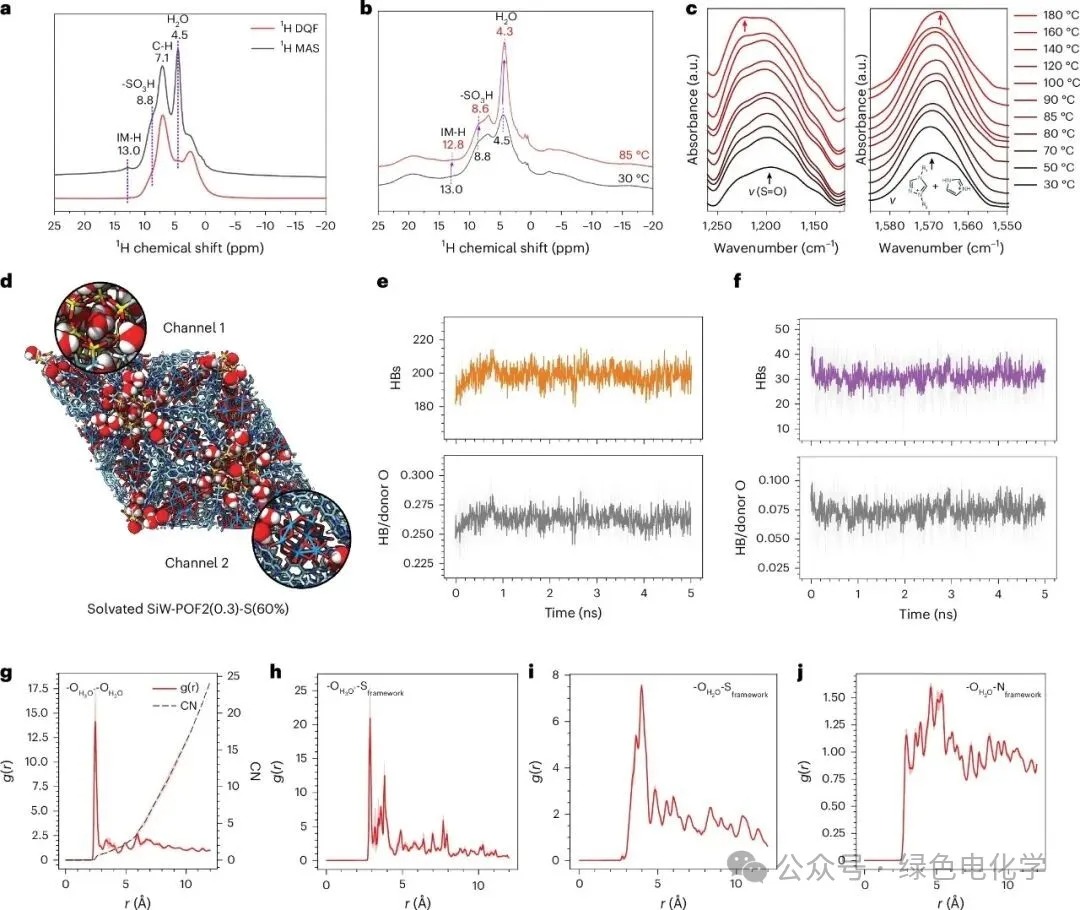

图6把谱学和模拟连起来。1H MAS NMR、变温 NMR 和红外都指向一个结论：咪唑鎓、磺酸和水之间存在快速质子交换，而芳香 C-H 基本不参与导电。MD 模拟进一步显示，磺酸富集的 channel 1 能维持约 200 个氢键，明显高于 channel 2 的约 30-35 个氢键。

这解释了为什么磺酸化后活化能降到 0.39 eV，并出现接近理论值的氢/氘同位素效应。需要注意的是，模拟采用经典 MD，没有显式模拟质子在水链中的转移事件；因此它证明的是“连续氢键网络和局部溶剂化环境具备跳跃条件”，而不是直接拍到每一次质子跳跃。

这篇文章真正值得借鉴的地方

这项工作给质子交换膜研究一个很好的设计范式：不要只追求更强酸或更高掺量，而要把框架级孔道、酸性位点、含水结构和聚合物相界面放在同一张设计图里。三角阳离子导向组装解决结构有序性，咪唑鎓解决通道内质子位点和电荷平衡，磺酸化解决高密度酸位点，Nafion 复合则解决器件可加工性。

对绿色电化学而言，这类材料的意义在于把“高性能膜”从经验调配推进到可结构化设计。下一步真正关键的，不是再报一个更高的粉体电导率，而是在低湿、空气、杂质、机械循环和长时运行中证明这种 POF-Nafion 界面网络能否稳定保持。
