一、PEM与AEM:不是对立,而是互补PEM电解槽依靠质子交换膜传导H⁺离子,催化剂多为铂、铱等贵金属,系统结构紧凑、效率高、压力
一、PEM与AEM:不是对立,而是互补
PEM电解槽依靠质子交换膜传导H⁺离子,催化剂多为铂、铱等贵金属,系统结构紧凑、效率高、压力适应性强,适合高端工业制氢、航天、军用等场景。但其存在三大问题:
· 催化剂成本极高,且资源稀缺
· 膜材料长期依赖进口,卡脖子风险高
· 高纯水运行要求增加系统复杂性和运维成本

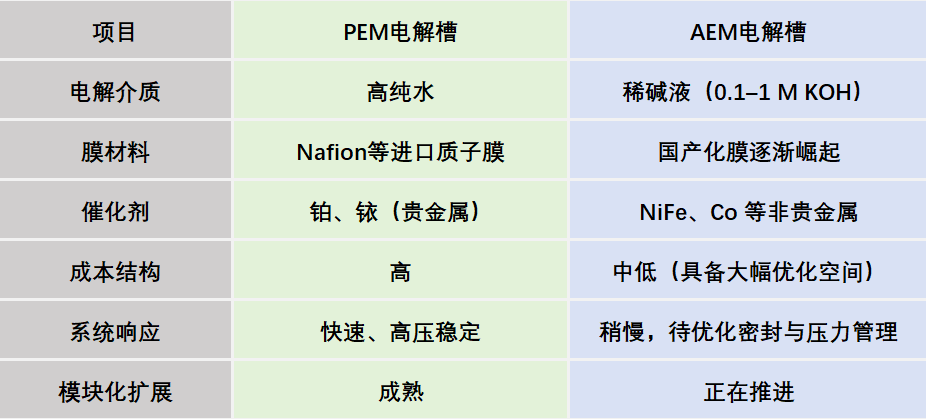

相比之下,AEM采用碱性工作环境,传导OH⁺离子,可使用非贵金属催化剂(如NiFe、Co、Mn)和低成本聚合物膜,具备以下特点:
因此,PEM适合对性能要求极高的核心场景,而AEM则更具成本效益优势,更适合规模化推广、绿色能源配套、分布式制氢等新兴市场。
二、AEM当前面临的核心挑战
尽管具备理论优势,AEM技术距离广泛商用仍存在一定差距。其发展瓶颈不仅是“膜的问题”,更涉及材料体系、界面工程、系统设计等多维度挑战:
1.膜材料的稳定性和导电性仍需突破
AEM膜需要同时具备以下性能:
· 强碱稳定性(抵抗脱氮、链断裂)
· 高OH⁻导电率(>50 mS/cm)
· 良好机械强度与柔韧性
· 可批量制备的工艺性
但目前主流膜材料普遍存在“使用寿命短、导电性不足”的问题,实际运行寿命多在3000–8000小时,难以满足长期工业运行需求。导电性与膜厚度之间也存在权衡,薄膜导电性强但易损,厚膜耐久性好但电阻高。
2.气体交叉带来安全与效率隐患
由于OH⁻迁移机制,AEM更容易出现氢气穿透至阳极腔体,形成可燃混合气,尤其在启动、间歇运行阶段风险更高。因此:
· 膜气密性设计需加强
· 气液分离系统与背压系统需更精细控制
· 压力分布管理与槽体密封结构成为系统工程关键
3.工程化和系统控制仍处初级阶段
AEM堆体装配、气液管理、PID控制、电源适配等方面尚未形成成熟的工程体系。系统层面仍面临:
· 堆体一致性与可维护性差
· 系统打造成本较高
· 自动控制/数据采集平台薄弱
要实现工程级系统可靠性,需从设计—制造—测试全过程形成闭环迭代机制。
三、突围路径:AEM应从“材料+系统”双轮驱动
AEM技术突破不能依靠“单点创新”,而需要材料科学与系统工程的协同演进。
✅ 材料端:
· 高稳定性膜开发:开发交联改性、纳米复合等多种策略,目标寿命≥10,000小时
· 低成本催化剂体系优化:NiFeLDH、CoOx等非贵金属催化剂结构控制,提高活性与稳定性
· 界面结合增强技术:通过原位生长、界面活化处理等工艺,提高MEA整体一致性
✅ 工程端:
· 堆体模块化设计:标准化极板、密封垫圈、快装结构,提升装配效率与维修便捷性
· 智能控制系统开发:构建基于温度、电压、电流、气体流速等多参量的监控控制逻辑
· BOP优化集成:氢气净化、液位控制、气液分离模块集成一体化,提高系统紧凑性与安全性
四、市场落点:AEM更适合这些“新型氢能场景”
在当前绿氢应用多元化趋势下,AEM技术尤其适合下列场景的推广应用:
· 分布式可再生能源配套制氢
如光伏/风电基地配套小型绿氢系统,可就地制氢、缓解弃电、提高消纳比例优势:适应波动负载,系统成本低,部署灵活
· 零碳园区/工业副产氢提纯再利用
与燃料电池、储氢系统组合构建氢热电联供系统,实现能源闭环利用优势:适合本地能源自给,氢气可用可储
· 高校科研与实验用氢平台
小型AEM电解槽可替代高压氢瓶,为科研提供安全、按需产氢的方案优势:纯度高、占地小、安全性优于储氢钢瓶
· 城市级加氢站原位制氢
可利用市电或光伏+储能系统进行场站内制氢,替代远距离氢气运输优势:节约氢运成本,响应时间快,建设周期短
五、未来展望:AEM的产业化“窗口期”已至
在政策、市场和技术三重驱动下,AEM水电解正在迈过“从实验室到工程”的门槛期。预计未来3–5年内,AEM将在如下方向实现突破:
· 国产膜与非贵金属催化剂形成供应链规模化
· AEM堆体实现标准化、模块化批量制造
· 与新能源配套部署的系统工程案例不断落地
· 商业模式从“设备销售”向“绿氢整体解决方案”转变
