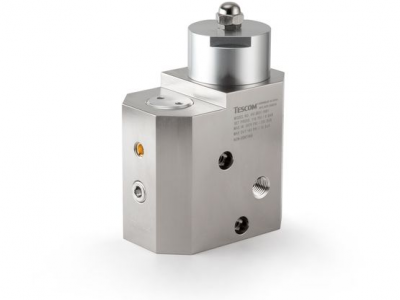

HV-3500系列/车载氢气减压阀

TESCOM HV-3500系列双级调压器是一种可靠的低维护压力控制解决方案。它是专门为工业和商用氢燃料电池汽车设计的，允许制造商最大限度地提高燃料效率，并使他们的车队在道路上行驶更长的距离。HV-3500还可在各种操作条件下提供稳定的压力和连续的流量。它适用于额定入口压力高达35.0MPa和在最低2.0MPa入口压力时，流量可达到高于3.2 g H2 /s。

规格

额定入口压力：5076 psi / 35.0 MPa / 350 Bar

最大入口压力：6345 psi / 43.8 MPa / 438 Bar

最小入口压力：290 psi / 2.0 MPa / 20.0 Bar

*在低于此最小压力的压力下操作可能会限制最大流量

设计耐受压力：额定入口压力值得150%

压力等级：符合 ANSI/ASME B31.3 规范

密封等级：气密型

工作温度：-40 °F 至 +185 °F / -40 °C 至 +85 °C

流通能力：Cv 0.17

入口压力衰减特性：0.05 psi / 3.4 mbar 每 100 psi / 6.9 bar 入口压力变化

过滤器：10 微米/316 不锈钢

*10 μm 过滤器用于初始系统组件保护。本产品设计用于洁净无杂质氢气。您的系统应在调压器之前进行适当过滤，以防止污染。

阀体：化学镀镍铝6061-T6

阀座：聚酰亚胺 (Vespel® SP1)

O 形圈：丁橡胶 (丁纳橡胶)

主阀：316 不锈钢

阀弹簧：316 不锈钢

1 级和 2 级弹簧：17-7 不锈钢

一级活塞：316 不锈钢

二级活塞：铝 6061-T6

其余部件：300 系列不锈钢 、铝 6061-T6 、聚酰亚胺 （Vespel® SP1）

清洁：CGA 4.1 和 ASTM G93

重量：3.5 lbs (1.6 kg)

特征与优势

• 双级和主动密封设计，为燃料电池提供一致的压力和连续氢气燃料供应，降低下游过压风险

• 卓越的关断性能

• 耐腐蚀镀镍铝阀体

• 设计适用于各种车辆运行条件和各种系统压力设置

• 小巧轻便的配置

• 专门设计的形状和标准安装孔，便于安装

• 标准接口方便客户集成传感器和安全阀

• 本地生产和支持

应用

• 车载工业/商业轻型和重型氢燃料电池车辆，如公共汽车和卡车
