U21系列减压器

U21系列减压器

U21系列单级减压器适用于非腐蚀性、腐蚀性、有毒气体。膜片和阀体的密封采用硬密封的设计，降低泄漏率，同时提高了安全性和使用寿命。

结构特点：

• 316L 不锈钢母体

• 不锈钢隔膜式结构，金属硬密封，提高产品洁净度

• 可采用面板安装和后座安装

• 压力表标准连接： 1/4” FSR (M)

• 可选：1/4” FSR (F)

• 内部电解抛光

材质：

• 母体：316L, 316LVR

• 阀座：PCTFE*, Vespel®

• 膜片：316L, 哈氏合金

功能特性：

• 流量：Cv=0.14

• 母体泄漏率：1×10-9 atm cc/sec He

• 阀座泄漏率：4×10-8 atm cc/sec He

• 设计验证压力：最大额定压力的150%

• 设计爆破压力：最大额定压力的400%

工作条件：

• 最大进气压力：500, 3000 psi

• 最大出气压力：25, 50, 100, 250, 500 psi

• 工作温度：-40°C ~ 74°C (-40°F ~ 165°F)

流道表面：

• 标准：Ra 20µin

• 可选：Ra 10µin

内部容积：

• 4.6 cc

流量特性曲线

​

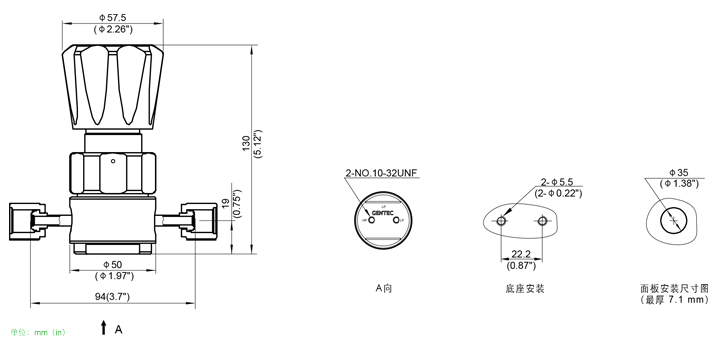

安装尺寸图
