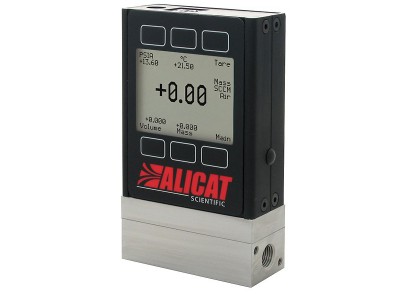

ALICAT 气体质量流量计 20系列

美国 ALICAT 20 系列标准型气体质量流量计，采用内部补偿型层流压差技术，使得大流量范围下气体仍旧保持层流运动。内置的绝压和温度传感器充分补偿因压力和温度引起的体积流量与质量流量间的差异，并对用户标准工况进行修正。具有 NIST 可溯源校准证书。

可用于快速精确地测量过程气体的质量流量、体积流量、压力和温度，适用于多种流量测控场合。

应用及案例

●  大学/研究所           ●  泄漏检测

●  环境监测                ●  真空行业及镀膜

●  工业炉窑                ●  半  导  体

●  汽车制造                ●  光       伏

●  燃料电池                ●  计量校准

●  过程工艺气体测量



产品特色

●  数字化产品

●  多参数显示和输出：温度、压力、流量等

●  可选高精度：优于0.5%读数

●  可测范围广，0.01~100%满量程

●  响应时间快，优于10 ms

●  内置98种气体

●  可现场标定混合气体（最多5种成分），并存储20种混合气

技术指标

介质要求：非腐蚀性、洁净、干燥的气体

介质种类：内置了98种气体，请参考背面

            一台设备内置所有气体，用户可现场选择

量      程：从0 - 0.5 SCCM 到 0 - 6000 SLPM（详情请咨询）

测量范围：0.01～100%满量程

最大显示流量：128 % 满量程

显 示 屏：带背光灯按键，标准为LCD显示屏，可选TFT彩色显示屏

显示方式：同时显示质量流量、体积流量、压力、温度

精    度：± （0.8 % 读数 + 0.2 % 满量程）精度升级部分见左下角

            ± （0.4 % 读数 + 0.2 % 满量程）（可选）

累计流量精度：流量精度之外增加± 0.5 %读数额外误差

重 复 性：± （0.2 %读数+0.02 %满量程）

质量流量温度零点和满量程漂移：0.02%满量程/ ℃（从25℃开始）

质量流量压力零点和满量程漂移：±（0.08 % 读数 + 0.02 % 满量程）/ Atm（从校准压力开始）

响应时间：优于10 ms （与流量相关）

预热时间：< 1 s

默认标况（STP）：25 ℃&1Atm（其它标况可调）

工作温度：-10 ～ 60 ℃（可选高温/低温选项）

温度精度：± 0.75 ℃

工作湿度：0 ～ 95%，无冷凝

最大工作压力：1 MPa 表压（可选2 MPaG高压系列）

最低操作压力：如果不做真空特殊标定，建议在绝压80 KPa以上使用；

其他真空压力建议做特殊标定

压力精度：± 0.5 % 读数（读数＞1 Atm），或 ± 0.07 PSIA（＜1Atm）

最大进出口压差： 0.5MPa

满量程压损：参考详细压损表

数据刷新频率：数字信号40 Hz@ 19200波特率；

模拟信号：1000 Hz

屏幕刷新频率：10 Hz

数字输入/输出信号：RS232、RS485、Modbus RTU（RS232/RS485）、Modbus TCP/IP、

                     DeviceNet、EtherCAT、EtherNet/IP、Profibus

模拟输入/输出信号： 0-5 VDC、1-5 VDC、0-10 VDC、4-20 mA

可选第二路模拟输出：质量流量、体积流量、压力、温度

模拟信号精度：在基础误差上额外增加 ± 0.1 % 满量程误差

供电电压：9-24 VDC （如选4 - 20 mA或0-10VDC输出，须为12 - 24VDC）

供电电流：40mA，额外加 40 mA（ 4 - 20 mA或0-10VDC输出）

电气接口：DB9M，可选DB15、6针工业接头、8针Mini-DIN等

泄漏率（外漏）：选择HLC选项，泄漏率可低至1 x 10-9Atm cc/s He

材    质：302、303、304、316L不锈钢、FKM、硅橡胶、环氧树脂、聚酰胺、玻璃、硅、金、陶瓷

过程连接：详情参考压损表

安装方式： 对位置无要求

防护等级：IP40

认    证： ISO 9001、NIST溯源认证、CE、RoHS、REACH、CSA （可选）

精度升级

量程为 0.5 SCCM - 6000 SLPM，

其中 10 SCCM - 20 SLPM 量程段，下述指标升级：

质量流量普通精度 ± 0.6% 读数或 ± 0.1% 满量程（取最大值）

质量流量高精度 ± 0.5% 读数或 ± 0.1% 满量程（取最大值）

重复性 ±（0.1% 读数 + 0.02% 满量程）

质量流量零点漂移 ± 0.01% 满量程 / ℃（从 25 ℃开始）

± 0.01% 满量程 / Atm（从校准压力开始）

质量流量量程漂移 ± 0.01% 读数 / ℃（从 25 ℃开始）

± 0.1 % 读数 / Atm（从校准压力开始）

选项配件

●  标准性能

多功能数字显示屏

显示多种测量参数：质量流量、体积流量、温度和压力

低压损

无需预热

Viton密封

8针mini-DIN电信号接口

标准圆形电源接口

RS-232多点式数字输出

0-5Vdc、0-10Vdc或1-5Vdc 多种模拟信号输出可选

内置30种气体可选

200:1量程可调比

NPT接头

可测量从0.5SCCM到3000SLPM的满量程的任何流量

有条件的终身质保



●  可选性能

高精度

累加器

6针、DB9或DB15电信号接口

ProfiBUS数字信号输出

RS-485数字信号输出

4-20mA模拟信号输出

第二种模拟信号输出

TFT背光彩色显示屏

远程显示屏

远程TFT背光彩色显示屏

丙烯酸绝缘涂层

EPDM密封

NeSSI本体

氧气清洁

用于高温环境的远程电子包装

SAE接头

VCR, VCO接头

5VDC、12VDC、24VDC排气量报警(过高或过低)

双向流动

额外标定点

定制混个气体（最多4种）

定制流量范围

尺寸详图







---



---



尺寸连接



满量程质量流量计	满量程压损1（psid） 排气到大气中	外观尺寸	连接接口2
0.5 sccm - 1 sccm	1.0	3.9''H ×2.4''W ×1.1''D	M-5 （10-32）（内螺纹） （Buna-N表面密封至1/8''NPT内螺纹）
2 sccm - 50 sccm	1.0
100 sccm - 20 slpm	1.0	4.1''H ×2.4''W ×1.1''D	1/8''NPT内螺纹
50 slpm	2.0	4.4''H ×4.0''W ×1.6''D	1/4''NPT内螺纹
100 slpm	2.5
250 slpm	2.1	5.0''H ×4.0''W ×1.6''D	1/2''NPT内螺纹
500 slpm	4.0	5.0''H ×4.0''W ×1.6''D	3/4''NPT内螺纹 （2000 SLPM 可选配1-1/4''NPT内螺纹）
1000 slpm	6.0
2000 slpm	5.0	5.3''H ×5.2''W ×2.9''D
3000 slpm	7.1	5.3''H ×5.2''W ×2.9''D	1-1/4''NPT内螺纹
5000 slpm	4.5	6.3''H ×5.6''W ×3.9''D	1-1/2''NPT内螺纹
1、可选低压损选项 2、与Beswick®，Swagelok®管，Parker®，表面密封，快接接头和卡套转接头相兼容，也可以按照用户需求与VCR，SAE接头相兼容。

气体编码



* 混合气体编码为“800”，选项中须有具体混合气体比例说明。

* 对于液体流量计和控制器，液体指纯水，液体编码为“900”。

* ALICAT非抗腐蚀流量计/控制器产品，可支持①类气体。

* ALICAT抗腐蚀流量控制器产品，可支持①、②类气体。

* ALICAT抗腐蚀流量计产品，可支持①、②、③类气体。

* 未在表中列出的气体，也可能被测控，具体请咨询我们。
